Радиально-упорные шариковые подшипники используются для восприятия осевых и радиальных нагрузок. Восприятия осевой нагрузки зависит от угла между плоскостью центров шариков и условной прямой, проходящей через их центры. Этот угол носит название угол контакта. С его увеличением уменьшается радиальная грузоподъемность и возрастает осевая. Предназначены для восприятия комбинированных нагрузок (радиальных и осевых). Могут воспринимать чисто осевую нагрузку. Осевая грузоподъемность их зависит от угла контакта.

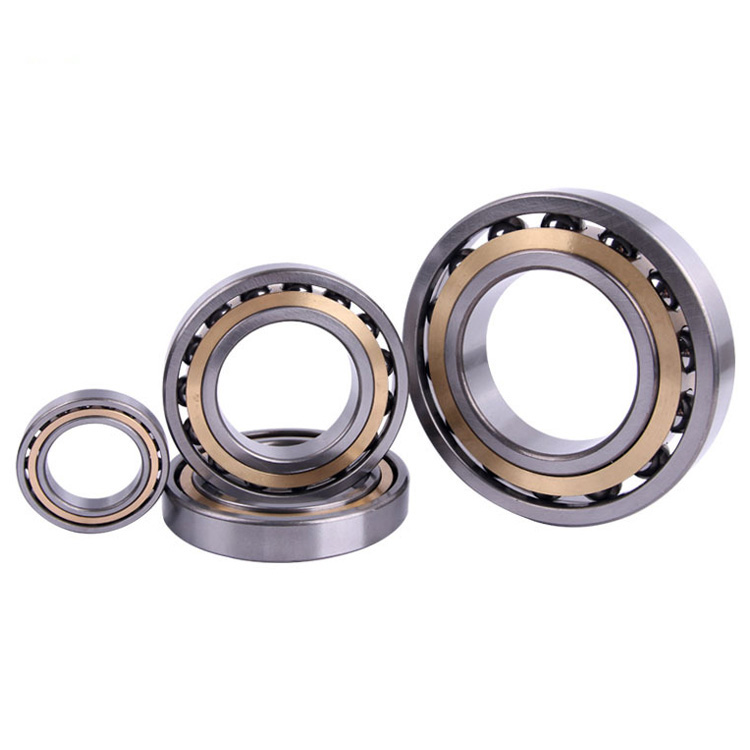

 Подшипники шариковые радиально-упорные



Основные констуктивные исполнения на примере подшипника 205:

  • 36205 – угол контакта 12 градусов;
  • 46205 – угол контакта 26 градусов;
  • 66205 – угол контакта 36 градусов.
Скоростные характеристики радиально-упорных подшипников примерно соответствует показателям радиальных однорядных. При увеличении угла контакта снижаются частоты вращения, увеличивается односторонняя осевая нагрузка. Установка подшипников осуществляется на жестких двухопорных валах, между опорами которых небольшое расстояние. Также этот вид подшипников может использоваться в узлах, требующих регулирования радиального зазора во время монтажа или эксплуатации.
Радиально-упорные однорядные шариковые подшипники воспринимают осевую нагрузку только в одном направлении, поэтому они должны устанавливаться друг напротив друга, что обеспечивает восприятие осевой нагрузки в обоих направлениях. Радиально-упорные шарикоподшипники выпускаются неразъемными и могут использоваться в узлах, имеющих высокие частоты вращения. Способность к самоустановке таких подшипников не велика.
В универсальном исполнении радиально-упорные шарикоподшипники отлично подходят для комплектного монтажа. Они могут устанавливаться в произвольном порядке, но обязательно вплотную друг к другу. Такой монтаж подшипников позволяет достичь необходимого значения осевого внутреннего зазора, равномерное распределение нагрузки. При правильной установке радиально-упорных шарикоподшипников можно отказаться от использования прокладок.
Несоосность подшипника компенсируется недостаточно. При перекосах внутреннего и наружного колец относительно друг друга резко увеличиваются шум и вибрация. Внутренний зазор устанавливается после окончания монтажа подшипника в зависимости от его положения по отношению ко второму подшипнику.
Сепаратор радиально-упорных шарикоподшипников чаще всего изготавливается из стеклонаполненного полиамида. Это позволяет использовать их для установки в узлах, во время эксплуатации которых температура достигает 120 градусов. Сократить срок службы сепаратора могут присадки, содержащиеся в составе масла. Также на срок службы таких подшипников оказывает влияние старое масло. Для того, чтобы радиально-упорные шарикоподшипники служили как можно дольше, необходимо строго соблюдать сроки замены смазочных материалов.
Так как работа подшипников осуществляется на высоких скоростях, они постоянно должны находится под минимальной нагрузкой, так как инерция шариков и сепаратора, силы трения могут оказать на условия качения негативное воздействие, в результате чего шарики могут проскальзывать по дорожке качения.



Наименованиеd, ммD, ммh, ммm, кг
ШАРИКОВЫЕ РАДИАЛЬНО-УПОРНЫЕ ПОДШИПНИКИ СЕРИИ 346ХХХ
346320Л [7320/DT] 100 215 94 14
346322Л [7322/DT] 110 240 100 21
346330Л [7330/DT] 150 320 130 55
ШАРИКОВЫЕ РАДИАЛЬНО-УПОРНЫЕ ПОДШИПНИКИ СЕРИИ 366ХХХ
366322Л [7322DF] 110 240 100 22
366326Л(6) [7326DF] 130 280 116 35.7
366330Л [7320DF] 150 320 130 48
366340Л1 [7340DF] 200 420 160 114
ШАРИКОВЫЕ РАДИАЛЬНО-УПОРНЫЕ ПОДШИПНИКИ СЕРИИ 36ХХХ
36107Е [7007] 35 62 14 0.155
36108Е [7008] 40 68 15 0.195
36308Л [7308] 40 90 23 0.75
36318Л [7318] 90 190 43 6.1
ШАРИКОВЫЕ РАДИАЛЬНО-УПОРНЫЕ ПОДШИПНИКИ СЕРИИ 466ХХХ
466311Л [7311] 55 120 58 3
466320Л [7320] 100 215 94 16
466322Л [7322] 110 240 100 22
466330Л [7330] 150 320 130 55
466432Л2У3 [7432] 160 400 176 123
ШАРИКОВЫЕ РАДИАЛЬНО-УПОРНЫЕ ПОДШИПНИКИ СЕРИИ 46ХХХ
46117Л [7017] 85 130 22 1.04
46118Л [7018] 90 140 24 1
46120Л [7020] 100 150 24 1.56
46206Л [7206] 30 62 16 0
46209Е [7209] 45 85 19 0
46209Л [7209] 45 85 19 0
46213 [7213] 65 120 23 1.17
46213Л [7213] 65 120 23 1.17
46215Л [7215] 75 130 25 1
46216Л [7216] 80 140 26 1
46217Л [7217] 85 150 28 1.82
46218Л [7218] 90 160 30 2
46306Л [7306] 30 72 19 0
46308Л [7308] 40 90 23 0
46309 [7309] 45 100 25 0
46309Е [7309] 45 100 25 0
46309Л [7309] 45 100 25 1.05
46310Е [7310] 50 110 27 1.03
46310Л [7310] 50 110 27 1.272
46312Л [7312] 60 130 31 2
46313Л [7313] 65 140 33 2.65
46314Л [7314] 70 150 35 3
46315Л [7315] 75 160 37 3
46318Л [7318] 90 190 43 6
46320Л [7320] 100 215 47 8.21
46322Л [7322] 110 240 50 9
46324Л [7324] 120 260 55 15
46330Л [7330] 150 320 65 27
46414Л [7414] 80 200 48 8
46416Л [7416] 80 200 48 8
46418Л [7418] 90 225 54 12
66408Л [7408] 40 110 27 1.37
ШАРИКОВЫЕ РАДИАЛЬНО-УПОРНЫЕ ПОДШИПНИКИ СЕРИИ 666ХХХ
666432Л2У3 [7432МВ] 160 400 264 186
ШАРИКОВЫЕ РАДИАЛЬНО-УПОРНЫЕ ПОДШИПНИКИ СЕРИИ 66ХХХ
66314Л [7314] 70 150 35 3.1
66322Л [7322] 110 240 50 9.83
66326Л [7326] 130 280 58 16.8
66330Л [7330] 150 320 65 27
66412Л [7412] 60 150 35 3.37
66414Л [7414] 70 180 42 5.74
66416Л [7416] 80 200 48 8.56
66432Л1М [7432] 160 400 88 60.4




Подшипники Вы можете заказать отправив заявку на электронную почту
